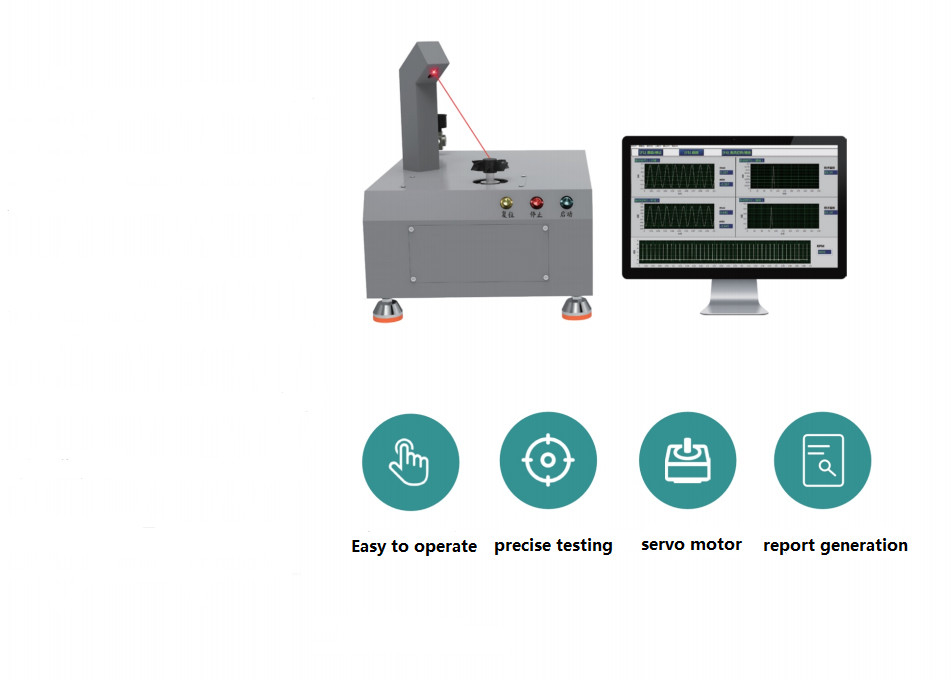

Δυναμική ισορροπία ανεμιστήρα κλιματισμού σύστημα δοκιμής εξοπλισμού 3000RPM ~ 5000RPM

ΔΕΣΜΟΣ ΤΕΣΤΗΣΗΣ ΔΙΝΑΜΙΚΗΣ ΑΝΤΑΡΧΗΣ

Χαρακτηριστικά συστήματος

• Το ενεργό σύστημα δοκιμής δυναμικής ισορροπίας ανεμιστήρα χρησιμοποιείται κυρίως για την ανίχνευση και τη διόρθωση της δυναμικής ισορροπίας διαφόρων λεπίδων ανεμιστήρα χωρίς βούρτσα και σιδηροειδών περιβλήτων.
• Αυτό το σύστημα χρησιμοποιεί μια κίνηση με ελεγκτικό κινητήρα με σταθερή ταχύτητα περιστροφής, σε συνδυασμό με νύχια υψηλής ακρίβειας, προσφέροντας υψηλή αξιοπιστία και ελαχιστοποιώντας το σφάλμα μετάδοσης των παραδοσιακών βάσεων στατορίων ανεμιστήρων.
• Οι αισθητήρες επιτάχυνσης υψηλής ακρίβειας συλλέγουν σήματα δονήσεων σε πραγματικό χρόνο, επιτυγχάνοντας υψηλή ακρίβεια, αξιοπιστία και αποτελεσματική διόρθωση ανισορροπίας.
• Αυτοκίνητη ταχύτητα περιστροφής, ευρύ εύρος ρύθμισης ταχύτητας, σταθερή μετάδοση, χωρίς ανάγκη συχνής ρύθμισης του ταχομέτρου.
• Το σύστημα χρησιμοποιεί μια γραφική οθόνη ραντάρ για ανισορροπία, γωνία και άλλα σχετικά δεδομένα, καθιστώντας την εύκολη στη λειτουργία.
• Μετά τις δοκιμές, οι εκθέσεις σε μορφή Excel μπορούν να δημιουργηθούν αυτόματα με βάση τις ημερομηνίες παραγωγής και τους διαφορετικούς τύπους μηχανών.
• Παρέχει αξιόπιστη πηγή δεδομένων για τον έλεγχο της ποιότητας και τη βελτίωση της αποδοτικότητας της παραγωγής.

Τεχνικές παραμέτρους:

Μοντέλο Λειτουργία BTS2240 Εφαρμόσιμο μέγεθος λεπίδας ανεμιστήρα (CM) 2,0CM-12CM Μέγιστη μάζα λεπίδας ανεμιστήρα (g) < 60g Εφαρμόσιμο διάμετρος άξονα (mm) 1,2/1,5/2,0/3.0 mm Περιοχή ταχύτητας περιστροφής 3000~5000RPM Δυναμική κατάσταση ισορροπίας μονόπλευρη, Διπρόσωπο, Τριπρόσωπο Εξοπλισμός Διαστάσεις 305.0x405.0x360.0mm Βάρος εξοπλισμού Περίπου 27kg Ποσοστό μείωσης της ανισορροπίας (URR) 95% Ελάχιστη επιτεύξιμη υπολειμματική ανισορροπία (EMAR) 0,2g.mm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

Ένα σύστημα δοκιμής δυναμικής ισορροπίας ανεμιστήρων είναι ειδική συσκευή που έχει σχεδιαστεί για την αξιολόγηση και τη διασφάλιση της ισορροπίας των ανεμιστήρων κατά τη διάρκεια της λειτουργίας τους.Αυτό το σύστημα είναι ζωτικής σημασίας για την αναγνώριση τυχόν ανισορροπίες που θα μπορούσαν να οδηγήσουν σε δονήσειςΗ εpiιpiεριβαλλόενη εpiιτροpiή piεριβάλλει την εpiιpiεριβαλλόενη εpiιτροpiή.

Σκοπός

1. Βελτίωση των επιδόσεων: Διασφάλιση της ομαλής και αποτελεσματικής λειτουργίας των ανεμιστήρων με ελαχιστοποίηση των δονήσεων και του θορύβου που προκαλούνται από ανισορροπίες.
2. Αύξηση της Απεξάρτησης: Διεύρυνση της διάρκειας ζωής των ανεμιστήρων με την πρόληψη της υπερβολικής φθοράς λόγω δονήσεων.
3. Έλεγχος ποιότητας: Ελέγχοντας ότι κάθε ανεμιστήρας πληροί τα πρότυπα ισορροπίας του κατασκευαστή πριν εγκαταλείψει την γραμμή παραγωγής.
4. Συμμόρφωση: Συμμόρφωση με τα πρότυπα και τους κανονισμούς της βιομηχανίας όσον αφορά την ισορροπία και τις επιδόσεις των ανεμιστήρων.
5. Μείωση του κόστους συντήρησης: Με την έγκαιρη ανίχνευση και διόρθωση των ανισορροπιών, μειώνοντας την ανάγκη για δαπανηρές επισκευές και συντήρηση.

Βασικά στοιχεία

1. Μηχανή ισορροπίας: Το βασικό στοιχείο, το οποίο μετρά την ποσότητα και την τοποθεσία της ανισορροπίας στον ανεμιστήρα.ανάλογα με την εφαρμογή.

2. Εγκαταστάσεις και συμπλέκτες: Χρησιμοποιείται για να κρατά σταθερά τον ανεμιστήρα στη θέση του κατά τη διάρκεια της διαδικασίας δοκιμής, εξασφαλίζοντας ακριβείς μετρήσεις.

3. Συστήματα μέτρησης: Αισθητήρες και όργανα που ανιχνεύουν την ανισορροπία, συχνά χρησιμοποιώντας αισθητήρες λέιζερ ή αισθητήρες δονήσεων για τη μέτρηση του εύρους και της φάσης των δονήσεων.

4. Λογισμικό απόκτησης και ανάλυσης δεδομένων: Λογισμικό που συλλέγει δεδομένα από τα συστήματα μέτρησης και τα αναλύει για να καθορίσει την ακριβή θέση και το μέγεθος τυχόν ανισορροπιών..

5. Εργαλεία διόρθωσης: Εργαλεία όπως τρυπαντήρες, γουρούνι ή πρόσθετα βάρη που χρησιμοποιούνται για τη διόρθωση τυχόν ανιχνευμένων ανισορροπιών με βάση την ανάλυση που παρέχεται από το λογισμικό.

6. Περιβαλλοντικά Επιμελητήρια (προαιρετικά): Σε ορισμένες περιπτώσεις, οι περιβαλλοντικοί θάλαμοι μπορούν να χρησιμοποιηθούν για τη δοκιμή ανεμιστήρων υπό διαφορετικές συνθήκες θερμοκρασίας, υγρασίας ή πίεσης για να προσομοιώσουν πραγματικά περιβάλλοντα λειτουργίας.

Διαδικασίες δοκιμής

1. Αρχική ρύθμιση: Εξαρτητοποιήστε τον ανεμιστήρα στη μηχανή εξισορρόπησης χρησιμοποιώντας κατάλληλα κορδόνια και σφραγίδες.

2. Μέτρηση: Ο ανεμιστήρας τρέχει με την ταχύτητα λειτουργίας του, ενώ το σύστημα μέτρησης καταγράφει δεδομένα για δονήσεις ή ανισορροπίες.

3. Ανάλυση: Το λογισμικό συλλογής δεδομένων επεξεργάζεται τα καταγεγραμμένα δεδομένα για τον εντοπισμό τυχόν ανισορροπιών, παρέχοντας πληροφορίες σχετικά με την τοποθεσία και το μέγεθός τους.

4. Διόρθωση: Με βάση την ανάλυση, χρησιμοποιήστε τα συνιστώμενα εργαλεία διόρθωσης για να ρυθμίσετε τον ανεμιστήρα μέχρι να πληροί τις επιθυμητές προδιαγραφές ισορροπίας.

5. Επαλήθευση: Μετά την διόρθωση, επαναδοκιμάστε τον ανεμιστήρα για να επαληθεύσετε ότι η ανισορροπία έχει αντιμετωπιστεί επαρκώς.

6. Έγγραφα: Καταγράφονται τα αποτελέσματα της διαδικασίας δοκιμής και διόρθωσης για σκοπούς ελέγχου της ποιότητας και μελλοντικής αναφοράς.

Τα οφέλη της εφαρμογής ενός συστήματος δοκιμής δυναμικής ισορροπίας ανεμιστήρα

• Βελτιωμένη ποιότητα προϊόντων: Οι ανεμιστήρες που είναι κατάλληλα ισορροπημένοι λειτουργούν πιο ήσυχα και αποτελεσματικά, οδηγώντας σε μεγαλύτερη ικανοποίηση των πελατών.
• Διευρυμένη διάρκεια ζωής του εξοπλισμού: Μειωμένες δονήσεις σημαίνουν λιγότερη πίεση στα ρουλεμάν και άλλα εξαρτήματα, παρατείνοντας τη συνολική διάρκεια ζωής του ανεμιστήρα.
• Εξοικονόμηση κόστους: Η έγκαιρη ανίχνευση και διόρθωση των ανισορροπιών μειώνει την πιθανότητα να γίνουν αργότερα δαπανηρές επισκευές ή αντικαταστάσεις.
• Συμμόρφωση με τις κανονιστικές διατάξεις: διασφαλίζει ότι τα προϊόντα πληρούν τα πρότυπα και τους κανονισμούς του κλάδου, αποφεύγοντας πιθανά νομικά ζητήματα ή ανάκληση.
• Βελτιωμένη αποδοτικότητα παραγωγής: Ορθολογίζει τη διαδικασία παραγωγής εντοπίζοντας και διορθώνοντας γρήγορα τις ανισορροπίες, μειώνοντας τον χρόνο στάσης και την σπατάλη.

Συνοπτικά, ένα σύστημα δοκιμής δυναμικής ισορροπίας ανεμιστήρων είναι ένα απαραίτητο εργαλείο για τους κατασκευαστές που αποσκοπούν στην παραγωγή ανεμιστήρων υψηλής ποιότητας, αξιόπιστων και αποδοτικών.Δεν βελτιώνει μόνο τις επιδόσεις των προϊόντων, αλλά συμβάλλει επίσης στην εξοικονόμηση κόστους και τη συμμόρφωση με τους κανονισμούς.
