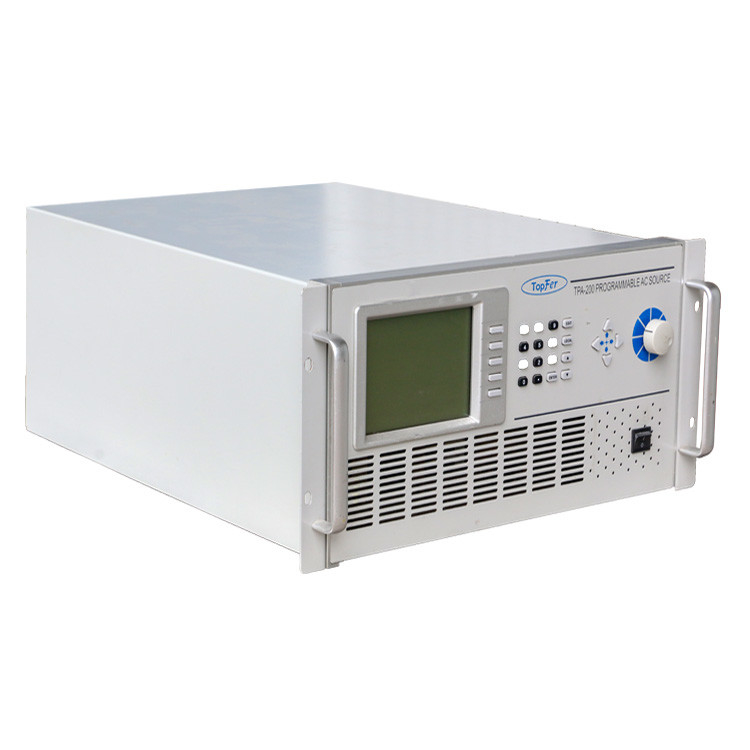

Διορθώσιμη DDS μεταβλητή πηγή ισχύος εναλλασσόμενου ρεύματος Προγραμματίσιμη 3KVA

Οι προγραμματιζόμενες πηγές ρεύματος εναλλασσόμενου ρεύματος μπορούν να προσομοιώσουν βολικά διάφορες καταστάσεις τροφοδοσίας ρεύματος, στρέβλωση και μέτρηση και ανάλυση ηλεκτρικών χαρακτηριστικών.

Οι προγραμματιζόμενες πηγές τροφοδοσίας AC της σειράς TPA-200 παρέχουν στους μηχανικούς ηλεκτρονικής ισχύος τη δυνατότητα προσομοίωσης διαφόρων συνθηκών τροφοδοσίας AC, στρεβλώσεων μορφής κύματος ισχύος,και να πραγματοποιούν μετρήσεις και ανάλυση των ηλεκτρικών χαρακτηριστικώνΤο προϊόν αυτό προσφέρει ακριβείς και αποτελεσματικές λύσεις δοκιμών για την προσομοίωση μιας ποικιλίας φυσιολογικών ή μη φυσιολογικών φαινομένων ισχύος κατά τη μέτρηση και ανάλυση τους.Λειτουργεί ως ολοκληρωμένη συσκευή δοκιμής και ανάλυσης ισχύος, πλήρως προσαρμόσιμη για ανάλυση χαρακτηριστικών Ε&Α, δοκιμές παραγωγής, επιθεώρηση διασφάλισης ποιότητας ή ενσωμάτωση σε αυτοματοποιημένα συστήματα.

Η σειρά αυτή προσφέρει προγραμματισμό τάσης από 0-300V και συχνότητα από 15-2000Hz, καθιστώντας την ευρέως εφαρμόσιμη.μπορεί επίσης να χρησιμοποιηθεί για αεροπορική χρήσηΤα χαρακτηριστικά της χαμηλής συχνότητας είναι κατάλληλα για δοκιμές κινητήρων ή συμπυκνωτών κλιματισμού που απαιτούν εκκίνηση χαμηλής συχνότητας.Η έξοδος είναι μια εξαιρετικά καθαρή μορφή κύματος sinus, διατηρώντας γενικά ποσοστό στρέβλωσης κάτω του 0,5%.

Εξοπλισμένη με ενσωματωμένη γεννήτρια κυματομορφών άμεσης ψηφιακής σύνθεσης (DDS), η σειρά αυτή παρέχει εξαιρετικά ευέλικτες δυνατότητες προσομοίωσης κυματομορφών.Μπορεί να ρυθμίσει ορισμένες στρεβλωμένες μορφές κύματος για να δοκιμάσει το DUT, όπως η ρύθμιση συντεταγμένων κυμάτων sinus με ποσοστά στρέβλωσης που κυμαίνονται από 0% έως 43% ή πλάτους από 0% έως 100%.Οι μηχανικοί μπορούν να ορίσουν απευθείας το απαιτούμενο κύμα ισχύος μέσω των κουμπιών του πάνελ σε πραγματικό χρόνο και να χρησιμοποιήσουν τη μεγάλη οθόνη LCD για προεπισκόπηση κύματος ή παρακολούθηση κύματος μετά την έξοδοΜπορεί να προσομοιώσει μορφές κύματος όπως κύματα sinus, τετραγωνικά κύματα και κόπηκα κύματα sinus, καθώς και να προσομοιώσει διακοπές ρεύματος, υπερβολές, γωνίες φάσης, σταδιακή άνοδος και πτώση της τάσης και της συχνότητας, κλπ.Επιπλέον, η σειρά αυτή περιλαμβάνει μια βάση δεδομένων 30 συνόλων αρμονικών μορφών κύματος, παρέχοντας στους μηχανικούς δοκιμές ανοσίας για ηλεκτρονικά προϊόντα ισχύος σε περιβάλλοντα αρμονικής τροφοδοσίας.

Η σειρά αυτή διαθέτει υψηλής ακρίβειας λειτουργίες μέτρησης για τάση, ρεύμα, κορυφαίο ρεύμα, ισχύ, συχνότητα, συντελεστή κορυφής, συντελεστή ισχύος, ρεύμα υπερέωσης, φαινομενική ισχύ (VA), αντιδραστική ισχύ (VAR),κλπ.., επιτρέποντας στους μηχανικούς να σχεδιάζουν, να δοκιμάζουν και να αναλύουν χωρίς να βασίζονται σε άλλο εξοπλισμό δοκιμών, ολοκληρώνοντας εύκολα οποιαδήποτε δύσκολη εργασία δοκιμών.Μπορεί επίσης να συνδυαστεί με τους αναλυτές ισχύος της σειράς TPM-300 για να δοκιμάσει τα όρια αρμονικού ρεύματος IEC 61000-3-2 και το φλας IEC 61000-3-3..

Η σειρά TPA-200 παρέχει μια εύκολη στη χρήση διεπαφή μπροστινού πάνελ και έλεγχο αναλογικού σήματος, μαζί με προαιρετικές διεπαφές όπως GPIB και RS-232,που διευκολύνει την ενσωμάτωση σε διάφορες συσκευές αυτόματης δοκιμήςΤο ίδιο το προϊόν διαθέτει αυτοδιαγνωστικό προγραμματισμό και κυκλώματα προστασίας για υπερστροφή, υπερδύναμη και υπερθερμοκρασία, εξασφαλίζοντας σταθερή λειτουργία ακόμη και σε δυσμενή περιβάλλον λειτουργίας.Με τις παγκόσμιες αυστηρές απαιτήσεις για τα ηλεκτρονικά προϊόντα ισχύος να προσαρμόζονται σε όλο και φτωχότερα περιβάλλοντα ισχύος, το λανσάρισμα των τροφοδοτών AC της σειράς TPA-200 παρέχει αναμφίβολα την πιο αποτελεσματική βοήθεια στους μηχανικούς σχεδιασμού, παραγωγής και δοκιμών, καθώς και την καλύτερη εγγύηση για την ποιότητα του προϊόντος.

Προδιαγραφές προγραμματιζόμενης τροφοδοσίας ισχύος εναλλασσόμενου ρεύματος της σειράς TPA-200:
