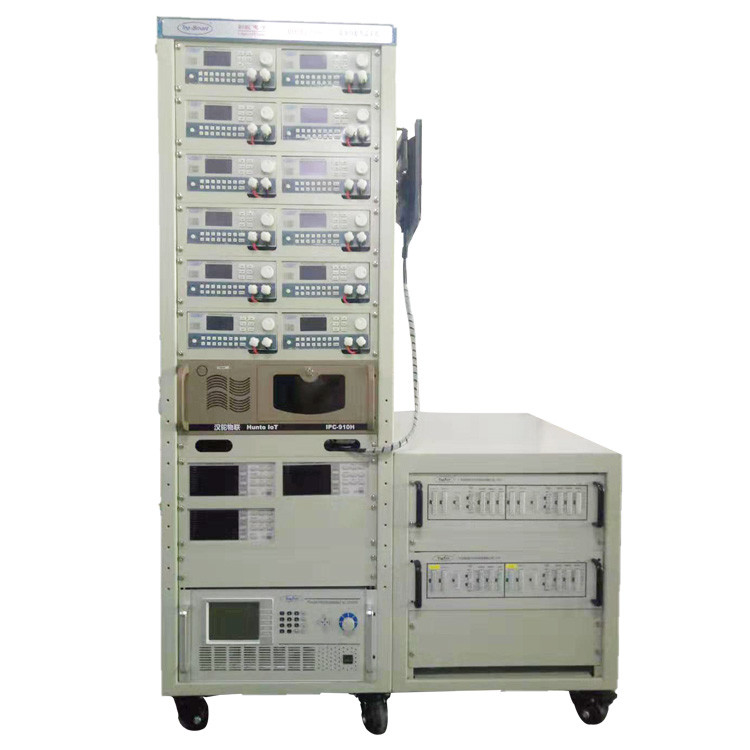

Σύστημα δοκιμής PD Adapter Συσκευή δοκιμής μπαταρίας μηχανή γρήγορης φόρτισης ATE εξοπλισμός

Σύστημα δοκιμής PD Σύστημα δοκιμής ισχύος προσαρμογέα ταχείας φόρτισης ATE Πλήρης εξοπλισμός δοκιμής

Χαρακτηριστικά του συστήματος δοκιμής ισχύος του προσαρμογέα ταχείας φόρτισης PD:

Δοκιμή ηλεκτρικής απόδοσης:

• Η τάση και το ρεύμα εξόδου: Μετρήστε την τάση και το ρεύμα εξόδου του προσαρμογέα υπό διαφορετικές συνθήκες φορτίου για να βεβαιωθείτε ότι πληρούν τις προδιαγραφές.
• Απόδοση ισχύος: Αξιολογείται η απόδοση μετατροπής ισχύος του προσαρμογέα υπό διάφορες συνθήκες φόρτωσης.
• Ρυθμισμός φόρτωσης: Δοκιμάστε τη σταθερότητα εξόδου του προσαρμογέα υπό διαφορετικά φορτία.
• Κύκλος και θόρυβος: Μετρώνται τα επίπεδα κύκλου και θορύβου στην τάση εξόδου για να διασφαλίζεται ότι βρίσκονται εντός αποδεκτών εύρων.

Δοκιμή συμβατότητας πρωτοκόλλου ταχείας φόρτισης:

• Υποστήριξη πρωτοκόλλου: Ελέγξτε εάν ο προσαρμογός υποστηρίζει πρωτόκολλα ταχείας φόρτισης όπως το USB PD (Power Delivery) και ελέγξτε την συμβατότητα της έκδοσής του.
• Διαδικασία χειραψίας: προσομοίωση της επικοινωνίας μεταξύ της συσκευής και του προσαρμογέα για να εξασφαλιστεί η σωστή διαπραγμάτευση τάσης και ρεύματος.

Δοκιμασία λειτουργίας προστασίας:

• Προστασία από υπερτάσεις (OVP): προσομοίωση συνθηκών υπερτάσεων για να διασφαλιστεί ότι ο προσαρμογός μπορεί να διακόψει άμεσα την έξοδο ή να μειώσει την τάση.
• Προστασία από υπερτάσεις (OCP): Δοκιμάστε την απόκριση του προσαρμογέα υπό συνθήκες υπερφόρτωσης για να βεβαιωθείτε ότι μπορεί να περιορίσει με ασφάλεια το ρεύμα.
• Προστασία από βραχυκύκλωμα (SCP): προσομοιώστε ένα βραχυκύκλωμα εξόδου για να ελέγξετε εάν οι μηχανισμοί προστασίας του προσαρμογέα είναι αποτελεσματικοί.
• Προστασία από υπερθερμοκρασία (OTP): Παρακολούθηση της θερμοκρασίας του προσαρμογέα υπό υψηλό φορτίο ή υψηλές συνθήκες θερμοκρασίας για να διασφαλιστεί ότι δεν υπερθερμαίνεται.

Δοκιμή προσαρμοστικότητας στο περιβάλλον:

• Δοκιμή θερμοκρασίας: Δοκιμάστε την απόδοση του προσαρμογέα υπό διαφορετικές συνθήκες θερμοκρασίας για να διασφαλιστεί ότι λειτουργεί κανονικά εντός των καθορισμένων εύρων θερμοκρασίας.
• Δοκιμή υγρασίας: Δοκιμάστε τον προσαρμογέα σε συνθήκες υψηλής υγρασίας για να εξασφαλιστεί η αντοχή του στην υγρασία.
• Δοκιμές μηχανικής αντοχής: Διενεργούνται δοκιμές πτώσης και δονήσεων για την αξιολόγηση της δομικής αντοχής και αντοχής του προσαρμοστή.

Δοκιμή συμβατότητας:

• Συνδυαστικότητα συσκευών: Χρησιμοποιήστε διαφορετικές μάρκες και μοντέλα συσκευών για να δοκιμάσετε τη συμβατότητα του προσαρμοστή και τις επιδόσεις φόρτισης.
• Συμφωνία φορτιστή: Εάν ο προσαρμογός είναι φορτιστής για συγκεκριμένες συσκευές, δοκιμάστε τη συμβατότητά του με τις εν λόγω συσκευές.

Δοκιμές ασφάλειας:

• Δοκιμή αντοχής στην μόνωση: Μετρώνται οι αντοχές της μόνωσης μεταξύ της εισόδου και της εξόδου του προσαρμοστή για να εξασφαλίζεται ότι πληροί τα πρότυπα ασφάλειας.
• Δοκιμασία τάσης αντοχής: Εφαρμόστε υψηλή τάση στον προσαρμογέα για να ελέγξετε την απόδοση μόνωσης.
• Δοκιμασία ρεύματος διαρροής: Μετράται το ρεύμα διαρροής του προσαρμογέα υπό συνθήκες λειτουργίας για να εξασφαλίζεται ότι βρίσκεται εντός των ασφαλών ορίων.

Δοκιμή αξιοπιστίας:

• Δοκιμασία διάρκειας ζωής: εκτελείτε τον προσαρμογέα για παρατεταμένες περιόδους για να αξιολογήσετε τη διάρκεια ζωής και την αξιοπιστία του.
• Κύκλιος έλεγχος: επανειλημμένα ενεργοποιήστε και απενεργοποιήστε τον προσαρμογέα για να ελέγξετε τις επιδόσεις και τη σταθερότητά του.

Οι δοκιμές αυτές απαιτούν συνήθως επαγγελματικό εξοπλισμό και όργανα δοκιμής ισχύος.ικανοποίηση των αναγκών των χρηστών και των σχετικών προτύπων.

Το σύστημα δοκιμής ισχύος χρησιμοποιεί το τελευταίο λογισμικό δοκιμής συστήματος ATE V4.1:

• Συμμορφώνεται με τις απαιτήσεις μέτρησης ENERGY STAR και IEC 62301.
• Διεξάγει παράλληλη σάρωση barcode κατά τη διάρκεια της δοκιμής, αυξάνοντας σημαντικά την ταχύτητα δοκιμής.
• Υποστηρίζει ταυτόχρονη δοκιμή πολλαπλών μονάδων/πολλαπλών πηγών ισχύος, αυξάνοντας σημαντικά την ικανότητα της γραμμής παραγωγής.
• Υποστηρίζει απλοποιημένες/παραδοσιακές κινεζικές και αγγλικές εκδόσεις, φιλική προς το χρήστη διεπαφή, εύκολη στην εκμάθηση και τη χρήση.
• Υποστηρίζει την προσθήκη οποιωνδήποτε συσκευών με GPIB/RS-232/USB διεπαφές.
• Ενίσχυρες δυνατότητες ανάλυσης αναφορών.
• Πλήρεις λειτουργίες διαχείρισης πληροφοριών.
• Μπορεί να παράγει απευθείας την έξοδο Excel.
• Διαφορετικές λειτουργίες δημιουργίας γραφήματος.
• Υποστηρίζει το Manufacturing Information System (ShopFloor).

Στοιχεία δοκιμής του συστήματος δοκιμής ισχύος του προσαρμογέα ταχείας φόρτισης PD:
